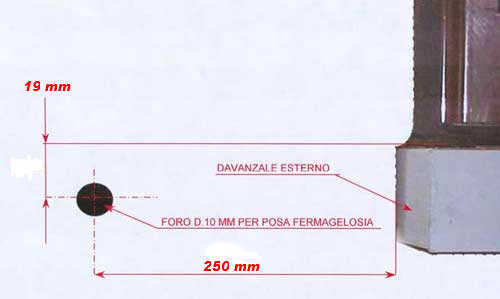

1. Segnare sul muro dove vogliamo posizionare il nostro fermapersiane New Gallo la misura esatta dove andremmo a forare il muro per poi inserire il tassello per il fissaggio al muro del fermapersiane.
NB. nel caso in cui il posizionamento standard del fermapersiane risultasse scomodo, l'ufficio tecnico potrà consigliarvi la distanza più comodo per l'uso del fermagelosia con l'aggiunta di spessori,(non compresi nella confezione).
|
|
2. Eseguiamo il foro di fissaggio del fermapersiane New Gallo nel muro forando con una punta da muro del diametro di 10 mm.
|
|
3. Inseriamo il tassello ad espansione da 10 mm (in dotazione) nel foro precedentemente eseguito.
|
|
4. Inseriamo il tassello fino al bordo esterno del foro, come si vede in figura a fianco.
|
|

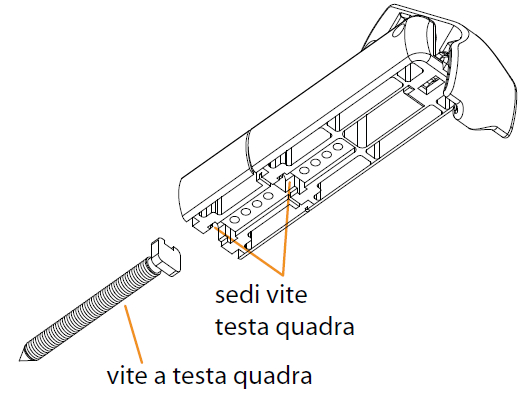

6. La vite a testa quadra va inserita nel corpo del fermapersiane nella scanalatura come in figura a fianco.
|
|

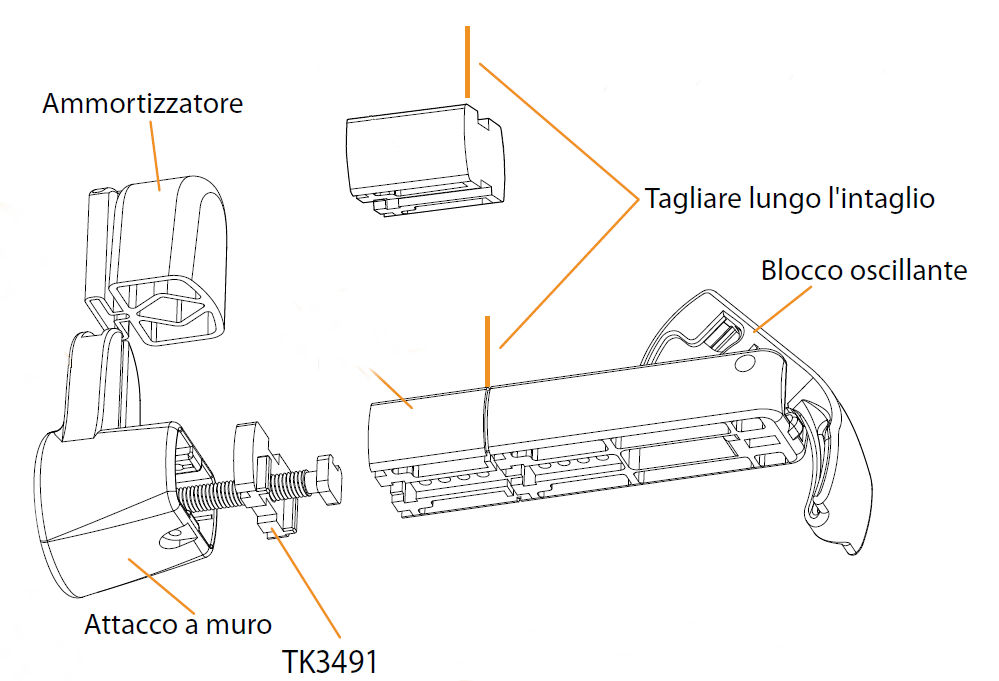

7. Assembliamo il corpo del fermagelosie con il porta ammortizzatore e ammortizzatore stesso, infilando la vite di fissaggio dentro di esso, (vedi figura a fianco).
NB. in caso di necessità andremmo ad inserire uno o più spessori TK34891.
|
|
8. Spingiamo bene il corpo del fermapersiane contro la parte posteriore..
|
|

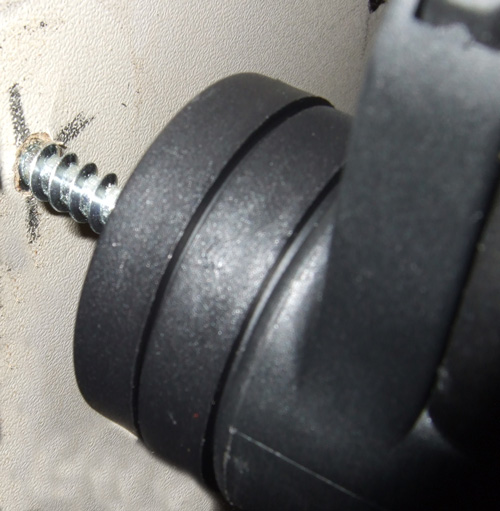

9. Eseguiamo il montaggio del fermapersiane New Gallo sul muro avvitandolo manualmente nel tassello inserito in precedenza nel muro. Lo si avvita fino a che non tocchi il muro. Nb. nella fotografia si vedono due spessori da 8 mm (opzionali) che vengono messi in caso di necessità.
|
|

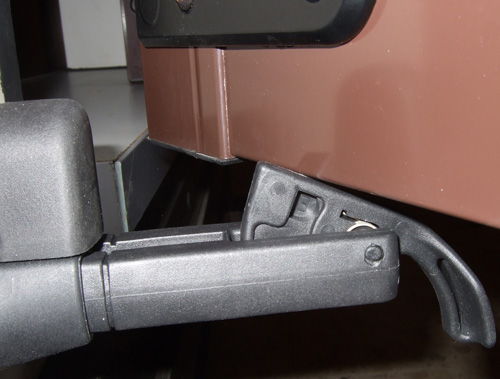

10. Andiamo a provare la persiana sul fermapersiana New Gallo; come vediamo in figura qui a fianco la persiana deve premere il riscontro anteriore, farlo scendere per poter passare e ...
|
|
 |
11. .... di conseguenza rilasciarlo per far si che la persiana resti bloccata. |
|

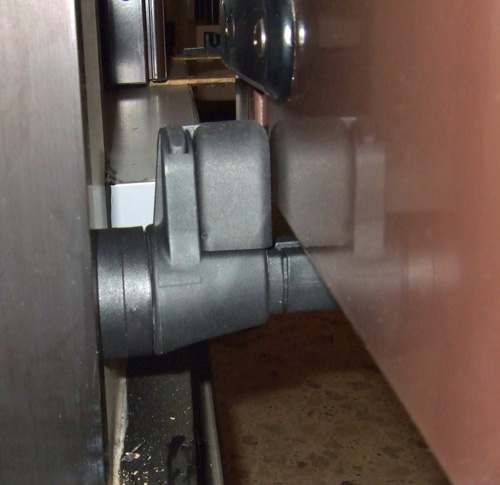

12. il riscontro posteriore serve unicamente ad attutire l'apertura della persiana ed a compensare per tenerla bloccata.
|
|
16. Il nostro fermapersiane New Gallo ora è pronto all'uso quotidiano.
|
